ІНДИВІДУАЛЬНІ ТЕПЛОВІ ПУНКТИ – ІТП

ІТП

Головне завдання ІТП – це забезпечення оптимальної температури води, що поступає в систему опалення, в залежності від зовнішньої температури. При цьому температура води на вході теплової мережі зазвичай вища, ніж необхідна для опалення. Блоковий тепловий пункт оснащений контролером, в який враховується вплив температури зовнішнього повітря на вхідну температуру води для системи опалення. Додатково до погодозалежного керування можна налаштувати графік зниження температури у певні дні тижня та час доби. Таким чином, температура води, яка надходить у систему опалення, буде автоматично регулюватися залежно від зовнішніх умов. Керування контролером блочного теплового пункту не виходить за межі складності управління сучасним мобільним телефоном. До контролера блочного теплового пункту підключаються датчики температури зовнішнього повітря та теплоносія, що подається в систему опалення.



ПРОРАХУВАТИ ІТП

ПОРАХУВАТИ ВАРТІСТЬ ІТП ПО ОСНОВНИМ ПАРАМЕТРАМ


Теплопостачання - складний процес, для продуктивної роботи якого потрібне використання професійних знань і умінь. Навіть при найменшому збої системи падає ефективність або відбувається відключення. У централізованому опаленні такі неполадки трапляються часто, тому проектування ІТП або ЦТП - серйозна робота.

Як розробляються індивідуальні системи ІТП і ЦТП?

ІТП - обладнання, що дозволяє налагодити систему теплопостачання. Воно розраховане на обігрів одного будинку і розміщується в підвалі. Складається з теплообмінників, насосів, а також автоматичної системи регулювання. Розробка системи починається з формування технічного завдання, в якому повинно бути відображено:

  • Теплове навантаження по системам теплоспоживання;
  • Дані, за якими можна буде орієнтуватися при підключенні в інженерну мережу;
  • Температурний графік теплоносія;
  • Характеристика будівлі - місце для установки обладнання;
  • Схема підключення систем (залежна - незалежна).

ЦТП - пункт, який обслуговує одночасно кілька будівель. Його розміщують окремо від інших споруд.

Етапи проектування ІТП і ЦТП:

  • Розробка технічного завдання;
  • Узгодження всіх деталей;
  • Підготовка пакету документів;
  • Пошук якісного обладнання;
  • Затвердження робіт;
  • Формування кошторисної документації;
  • Отримання дозволу від муніципальних і державних органів на реалізацію проекту.

Індивідуальні теплові пункти (ІТП) застосовуються для теплопостачання, гарячого водопостачання та вентиляції. Їх встановлюють як на промислових об'єктах, так і в житлових будинках. Система ІТП забезпечує передачу теплової енергії від джерела до споживачів (гаряче водопостачання, опалювальне обладнання тощо). ІТП відрізняються економічністю за рахунок оптимального витрати теплової енергії. Проектування вання ІТП включає в себе теплові розрахунки, від точності яких залежить подальша економія теплових витрат.

Центральні теплові пункти (ЦТП) обслуговують кілька об'єктів, забезпечуючи їх потреби у водопостачанні та опаленні. ЦТП виготовляються у вигляді модулів, які не вимагають значних зусиль при установці. Зазвичай їх підключають до вже існуючих мереж і проводять необхідні пуско-налагоджувальні заходи. Обсяг робіт залежить від побажань замовника.

ЦТП складається з наступних основних елементів:

  • Теплообмінники різного типу;
  • Насосне обладнання;
  • Водомірні вузли;
  • Прилади автоматики;
  • Запірно-регулюючі клапани.

Проектування теплового пункту може передбачати різні варіанти управління: автоматичне або дистанційне. Можлива установка системи моніторингу та передачі диспетчеру даних про функціонування ТП.

Розробка проекту включає в себе наступні етапи:

  • Вивчення та аналіз систем теплопостачання;
  • Виконання принципових схем, підбір обладнання і узгодження із замовником;
  • Підготовка робочої документації;
  • Створення ТЗ, що стосується енергоефективності;
  • Проведення розрахунків, що дозволяють досягти максимальної економії;
  • Формування будівельного завдання.

У разі необхідності фахівці виконають роботи по реконструкції теплового пункту. Перш за все, проводиться оцінка стану ІТП і розробка робочої документації на реконструкцію ІТП або ЦТП.

У яких випадках необхідна реконструкція теплового пункту:

  • Знос обладнання та труб;
  • Зміна теплоносія;
  • Необхідність установки додаткового УУТЕ в зв'язку з вимогами постачальника теплоносія;
  • Необхідність підвищення потужності теплового вузла в зв'язку зі збільшенням навантаження;
  • Модернізація теплового вузла та оптимізація витрат на тепло- і водопостачання.

Результат проведення проектних робіт - пакет документації, виконаний з дотриманням усіх сучасних норм і вимог, що повністю відповідає вимогам замовника.

Для оптимізації температури води, яка надходить у систему опалення, здійснюється змішування потоку води, відібраного з подачі теплової мережі, та потоку води, відібраного з відвійок системи опалення. Пропорцією змішування керує регулятор теплового потоку, який за сигналом датчика температури на подаючому трубопроводі системи опалення змінює обсяг води, відібраної з теплової мережі.

Стабільну циркуляцію забезпечує циркуляційний насос, встановлений в трубопроводі, що подає систему опалення. При цьому об'єм води, що циркулює в системі опалення, залишається незмінним навіть при повному припиненні відбору з теплової мережі.

Регулятор перепаду тиску необхідний для стабілізації гідравлічного режиму на вводі теплової мережі, обмеження максимальної витрати теплоносія і створення оптимального режиму для регулятора теплового потоку.

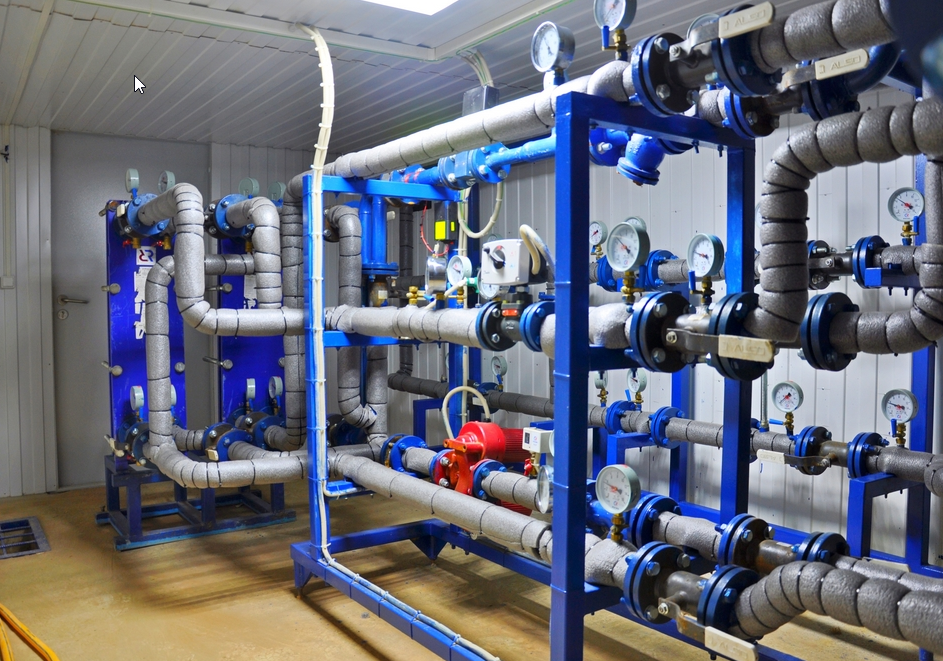

Переваги блокових ІТП

Переваги блокових ІТП

Блок поставляється розібраним на 4-5 частин, кожна з яких має масу до 50 кг. У комплекті йде докладна інструкція по монтажу та налагодженню.

При підключенні контролера до мережі інтернет, наш фахівець протягом першого опалювального сезону віддалено налаштує контролер на оптимальний режим і навчить вас його користування.

Установка блочного теплового пункту займає до двох днів, а для його монтажу необхідно 3 людини слюсар, зварювальник і електрик.

У модульних блочних теплових пунктах застосовані німецькі безшумні насоси з мокрим ротором і їх дійсно взагалі не чути.

Блокові теплові пункти комплектуються високоякісним європейським обладнанням, автоматикою Danfoss і насосами Wilo.

При необхідності наші фахівці отримають дозволу, розроблять і узгодять проектну документацію на реконструкцію теплового пункту.

СХЕМИ ВИКОНАННЯ ІТП
